产品名称:荧光光纤温度传感器FS-06

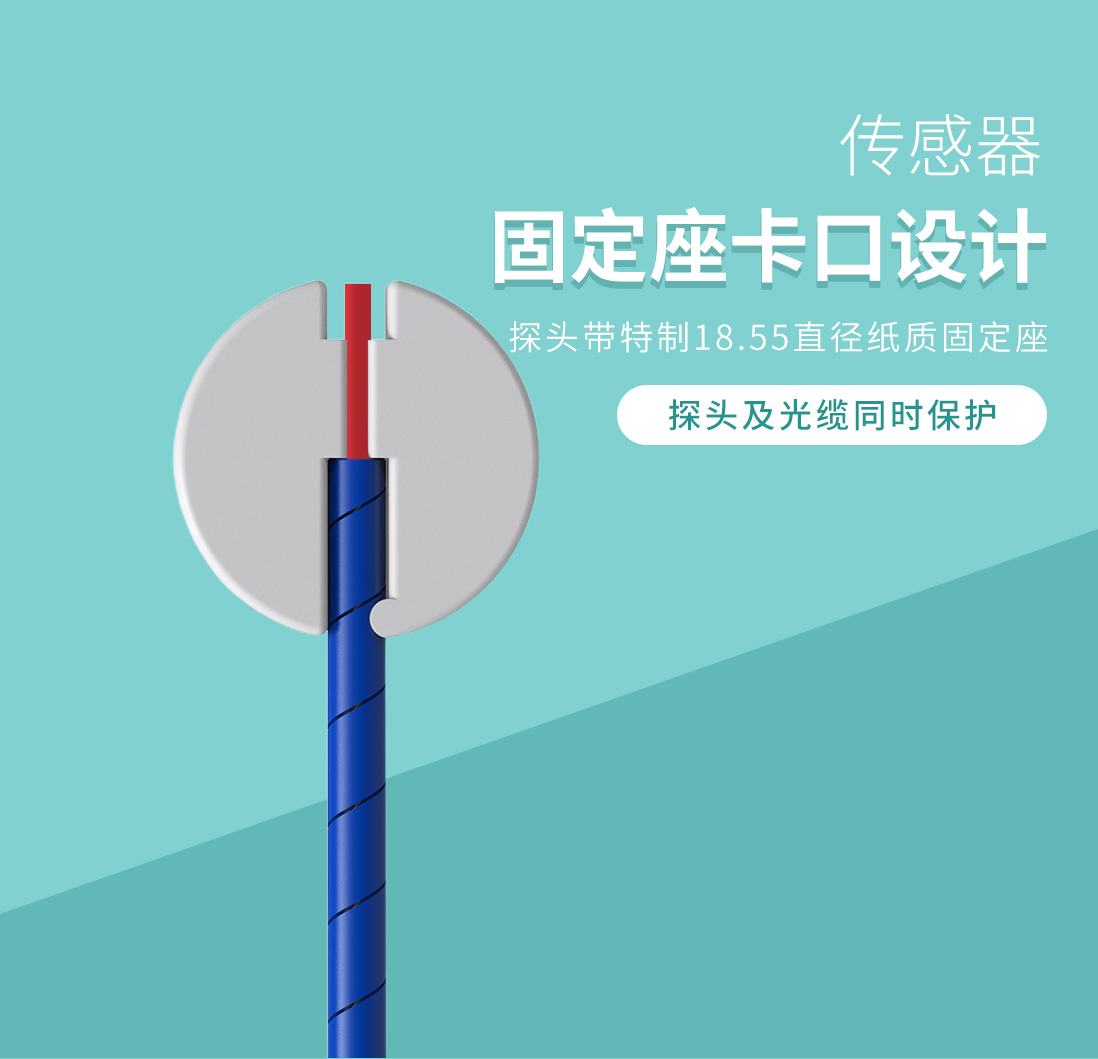

产品特点:氟材料旋切管及开孔管,确保油渗透,探头带特制18.55直径纸质固定座,探头及光缆同时保护
正品保障正品保障
量身定制量身定制
多年行业沉淀多年行业沉淀

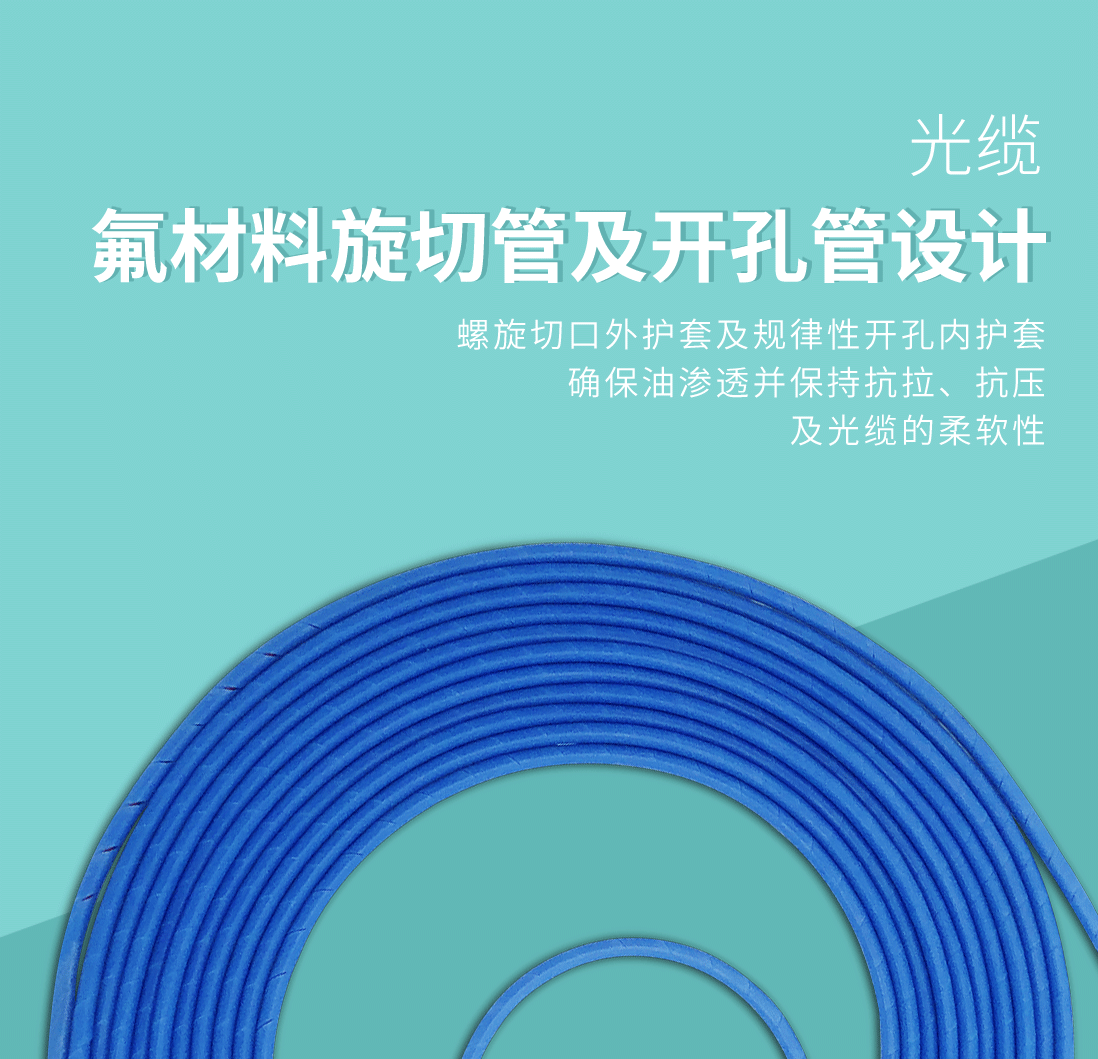

光缆外护套采用柔性PTFE螺旋切口耐高温材料,内部PTFE内护套有规律性的开孔,传感器固定座卡口设计,固定外护套的同时可对温度探头限位固定,纸质固定座电性能优异,性能稳定,尤其适用于油浸变压器油浸变压器绕组热点温度在线监测。


  荧光光纤温度传感器是使用稀土荧光做为感温物质制成的光纤温度传感器。利用荧光物质被激发后发光特性与温度线性相关的特性,使用宽谱光做为激发媒介,光纤做为传导介质,将荧光物质与光纤封装为一体而制成。传感器无导体结构,对电磁干扰完全免疫,重复性好,精度高,响应快,寿命长。可应用对寿命及抗干扰有严格要求的领域,如RFI,EMI,NMR,RF,微波,超高压等环境。

  FS-06传感器光缆外护套采用柔性PTFE螺旋切口耐高温材料,内部PTFE内护套有规律性的开孔,方便管内空气排出形成真空状态及液体的浸入。内护套管内的光纤使用大模场光纤,耐温高,损耗低。光缆纤细,柔性好,抗压、抗拉、抗震动性能优异。传感器固定座卡口设计,固定外护套的同时可对温度探头限位固定,纸质固定座电性能优异,性能稳定,尤其适用于油浸变压器油浸变压器绕组热点温度在线监测。

主要参数
测温范围
-40℃~260℃
响应时间
≤1s
光纤连接器类型
ST
最小弯曲半径
短期29mm,长期49mm
长度要求
1-8米

光缆直径

3.0mm
探头类型裸探头+纸质固定座
护套材质
PTNFE旋切管+带开孔内护套管
光缆抗拉
>55

油中绝缘性能

雷电冲击(ASTM D3426)及工频耐压(ASTM D149) 满足要求
油中兼容性

ASTM D3455-2011《材料与矿物绝缘油相容性的标准试验方法》色度(ASTM D 1500及SH/T0168),水分(GB/T7595-2017),界面张力(GB/T 6541-1986),击穿电压(GB/T 507-2002),介质损耗因数(GB/T 5654-2007),酸值(GB/T 264-1983),色度(SH/T 0168-1992),微水(GB/T 7600-2014)

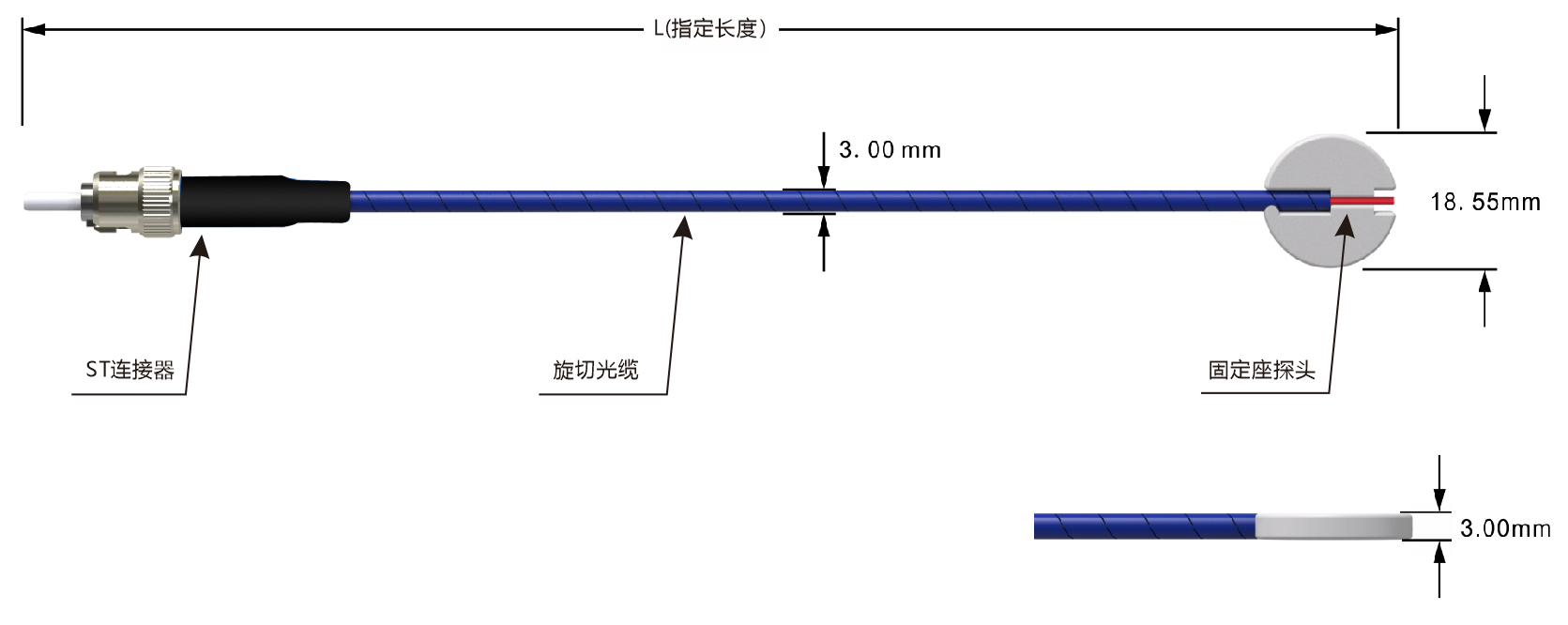

外形结构

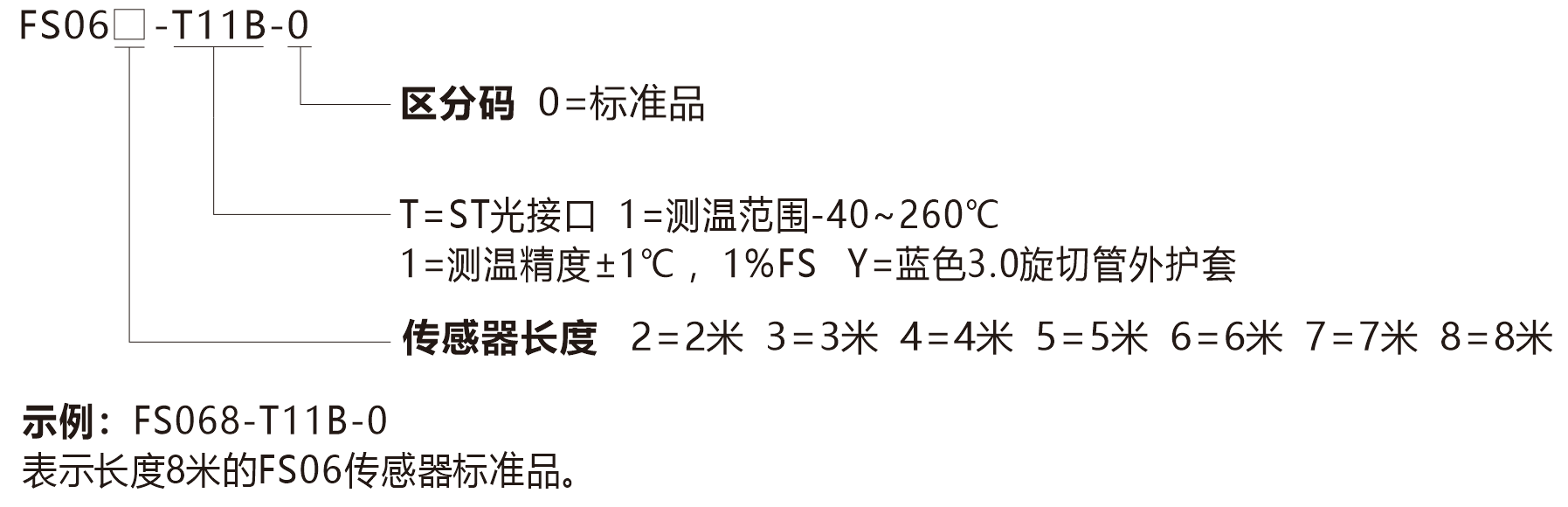

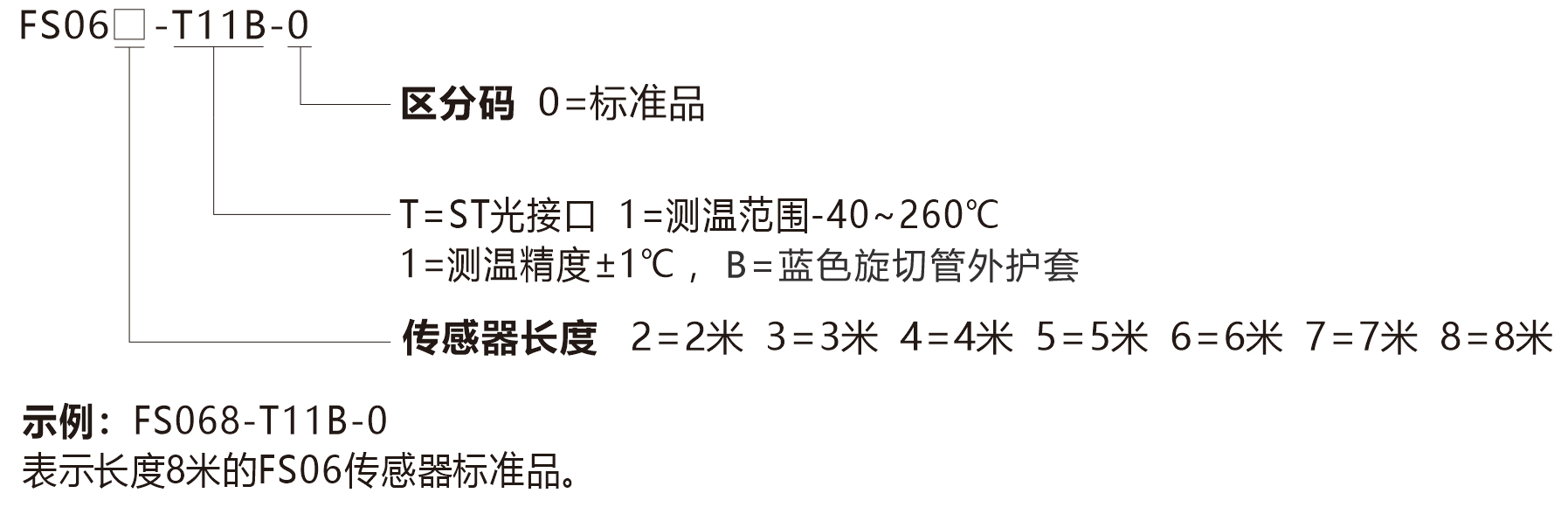

选型说明


FS06-选型说明

  ●  油浸变压器绕组热点光纤温度在线监测。

  ●  封闭母线等室内高压设备。

  ●  室内光纤通信。
