GM08砷化镓光纤温度解调仪是专为油浸变压器内部热点在线监测系统而开发智能型产品;基于ARM+QT的硬软件平台构架;用户界面美观大方,操作便捷;不锈钢钣金结构,斜45度波浪式ST光接口插接方式,方便水平和垂直双方向光纤接入;4~16路测温通道可选;电学接口采用防呆定位键,防止误接;标配4-20mA模拟输出;8个信号继电器和1个系统继电器;内置自适应、自校准功能;配置LAN/USB/RS 485等丰富的通讯接口;具有集成度高,可扩展性强等特点;配合智能防护箱可长期于室外稳定工作。
砷化镓光纤温度解调仪(GM-08)基于ARM+QT的硬软件平台构架,内含光源、光电探测单元、主控单元、自主知识产权专利算法等;解析砷化镓光纤温度传感器返回的光信号,转为温度信息后进行显示、存储和处理等;触摸大屏进行操控;参数可自定义配置;继电器逻辑设定灵活多样;丰富通信接口供外部系统的调用;是一个集精密光学、信息处理和嵌入式算法为一体的高精密仪器。
通道数 | 4~16 | |||
温度范围 | -40℃~260℃ | |||
温度精度 | ±1℃(±1%FS) | |||
分辨率 | 0.1℃ | |||
采样频率 | 250ms/通道 | |||
通讯协议 | Modbus RTU; Modbus TCP/IP(选配);IEC61850(选配) | |||
模拟量输出 | 4-20mA/0-5V(选配) | |||
Websever | 选配 | |||
继电器 |
C型8个,系统继电器1个 | |||
数据存储 | 16GB | |||
特殊功能 | 自诊断,自校准 | |||
显示屏 | 7寸TFT彩色显示屏(1280*800) | |||
电源 | DC 24V | |||
功耗
| <15W |

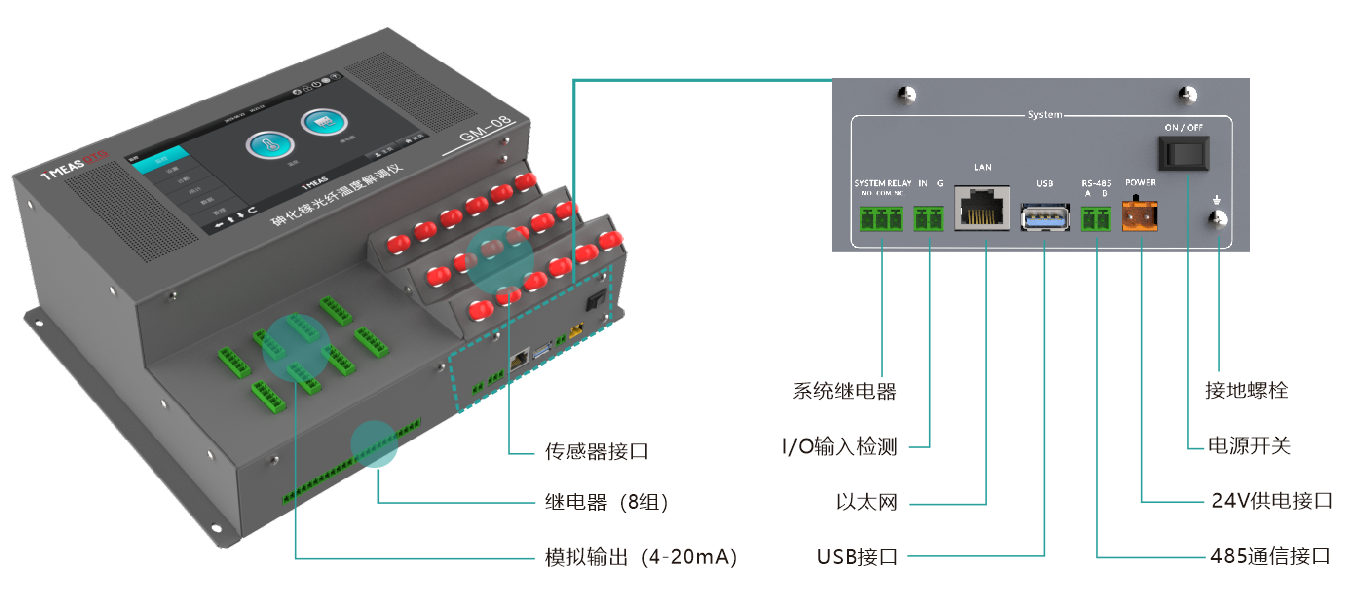

外形结构
选型说明
油浸变压器绕组热点温度检测
GIS内部热点温度监测
油中温度监测
真空环境温度监测
