电气热点荧光光纤温度在线监测系统(TOSC)
TOSC内页轮播图1
TOSC内页轮播图2

开关柜、箱式变电站、母线电缆桥架等是最重要的电气设备组成部分,其动静触头、母线接头、电缆接头等长期处于高电压、大电流的工作状态下,易出现表面氧化腐蚀、紧固螺栓松动、触点和连接处老化等问题,这些问题会导致接触电阻增大,引起温度升高,造成电气安全事故。TOSC电气热点荧光光纤温度在线监测装置利用先进的荧光光纤温度传感器技术,可以动态、实时、安全、精准地提供设备运行“热点”温度信息,防止设备过热而出现突发性的安全事故,实现设备由“定期维修”向“状态检修”的智能模式转变。

  随着人们对设备的信息化、无人化、智能化需求越来越高,TOSC电气热点荧光光纤温度在线监测装置利用先进的荧光光纤温度传感器技术,可动态、实时、安全、精准地提供设备运行“热点”温度信息,防止设备过热而出现突发性的安全事故,实现设备由“定期维修”向“状态检修”的智能模式转变。


  • 可实时监测设备“热点”温度

增强系统可靠性。

  • 可实时监测设备运行状态中温度信息

及时有效控制负荷,优化设备负载运行配置。

  •  高峰负荷运行时,及时的监测报警信息

防止设备过热而出现突发性的安全事故。

  • 可提供动态、实时、安全、可靠的信息

及时启动冷却系统,延长设备使用寿命。

  • 可长期在线监测设备温度变化趋势

构建档案,实现事前管理和风险预测。

系统参数

测温范围

-30℃~150℃

分辨率

0.1℃

精度

±1℃

响应时间

≤200ms

温度校准

系统自校准、自诊断、全寿命期间保持在标准范围内

通信协议

Modbus RTU协议

供电

AC 220V

系统功耗

<20W

解析仪

显示

12通道液晶屏显示

供电

DC 220V

功耗

<5W

光接口类型

FC

对外通信

RS 485

通讯协议

标准Modbus RTU协议

传感器

光接口类型

FC

探针直径

3mm

最小弯曲半径

15mm

电磁干扰

本质免疫

使用寿命

同变压器寿命

  • 荧光温度传感器属于全光测量装置

只有光信号没有电信号,是真正的无源探头。

  • 绝缘耐压性高

该传感器在30cm对地绝缘测试中,可耐受140kV工频电压,超出国标水平的达3.4倍(见西高所检测报告)。

  • 对电磁干扰本质免疫

检测准确性和数据传输的稳定性完全不受影响。


  • 防污闪能力强

传感器采用耐污性能强的硅纤外套或聚四氟乙烯外套被覆,确保系统的安全性。


  • 真正分布式架构,稳定性高

各测温单元之间彼此独立,互不影响,不会因为一个环节的影响而导致整个系统的失效,具备良好的鲁棒性,可靠而稳定。


  • 感温材料具有高可靠性

温度传感器的感温物质为稀土材料,该材料的长期稳定,已成功应用于设备监测超过30年的使用寿命。


  • 准确定位测量

感温探针体积小(3mm),可准确定位安装位置。


  • 测温周期小于,实时性高

测温周期小于1秒钟,可充分保证报警的及时性。

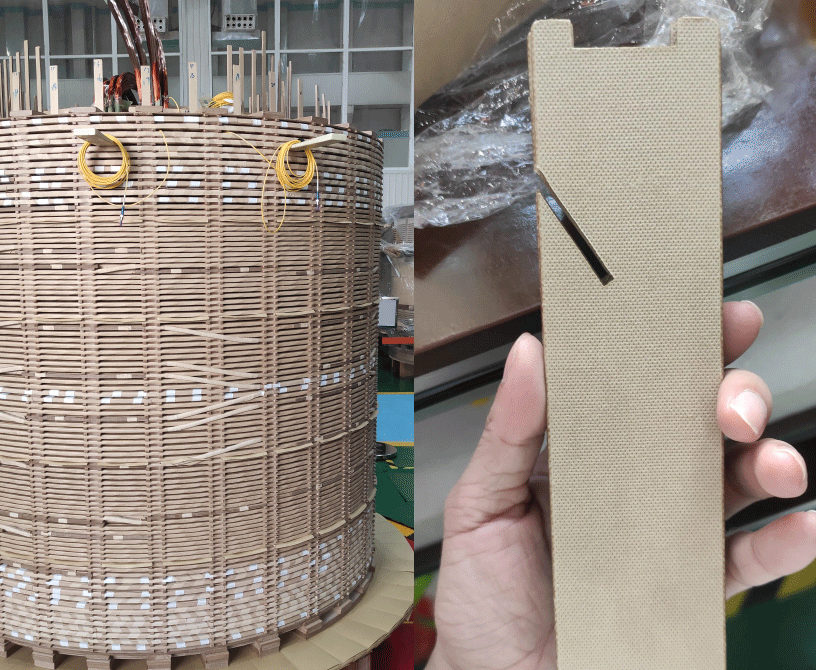

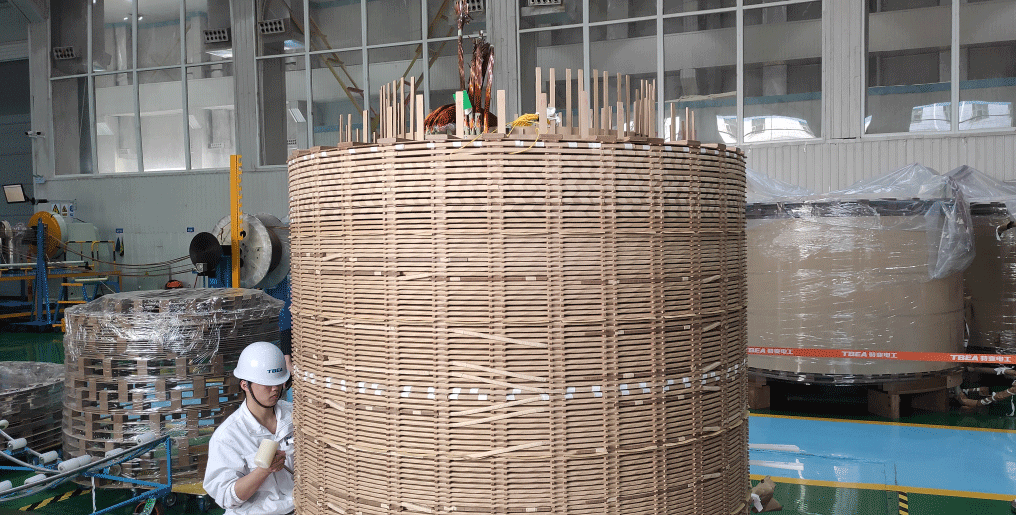

TSOC-应用案例

主要参数
设备名称

型号

备注

荧光传感器

FS-03

长度:3、5、8 米(特殊长度可定制)

荧光光纤温度分析仪

FA-10

通道数:4-12(可配置)

荧光温度显示器

FD-01

选配;液晶触摸屏显示、后期改造安装方便

荧光温度显示器

FD-02

选配;多通道高亮数码管同时显示,嵌入式安装

荧光温度显示器

FD-03

选配;高亮数码管轮巡显示,体积小巧

数据通讯单元

DT-01

选配

多通道数据纪录仪

FR-03

选配

系统软件

Tmeas FE

必配,预装于FA-10 设备中

应用软件

Tmeas OSC

选配

云平台

Tmeas OSC Cloud

选配
