产品名称:转接光缆EC01
产品特点:缆身柔软,抗拉抗震,回波和插入损耗小,用于有防护管场景使用的砷化镓延长转接光缆。
正品保障正品保障
量身定制量身定制
多年行业沉淀多年行业沉淀

EC-01的光缆外护套采用低烟无卤材质,护套内部有凯夫拉加强筋。缆身柔软,抗拉性能好,适用于外部有防护管的场景使用。

       转接光缆也称延长光缆,用于与光纤传感器对接,以延长光纤传感器总长度的光学延长转接缆。

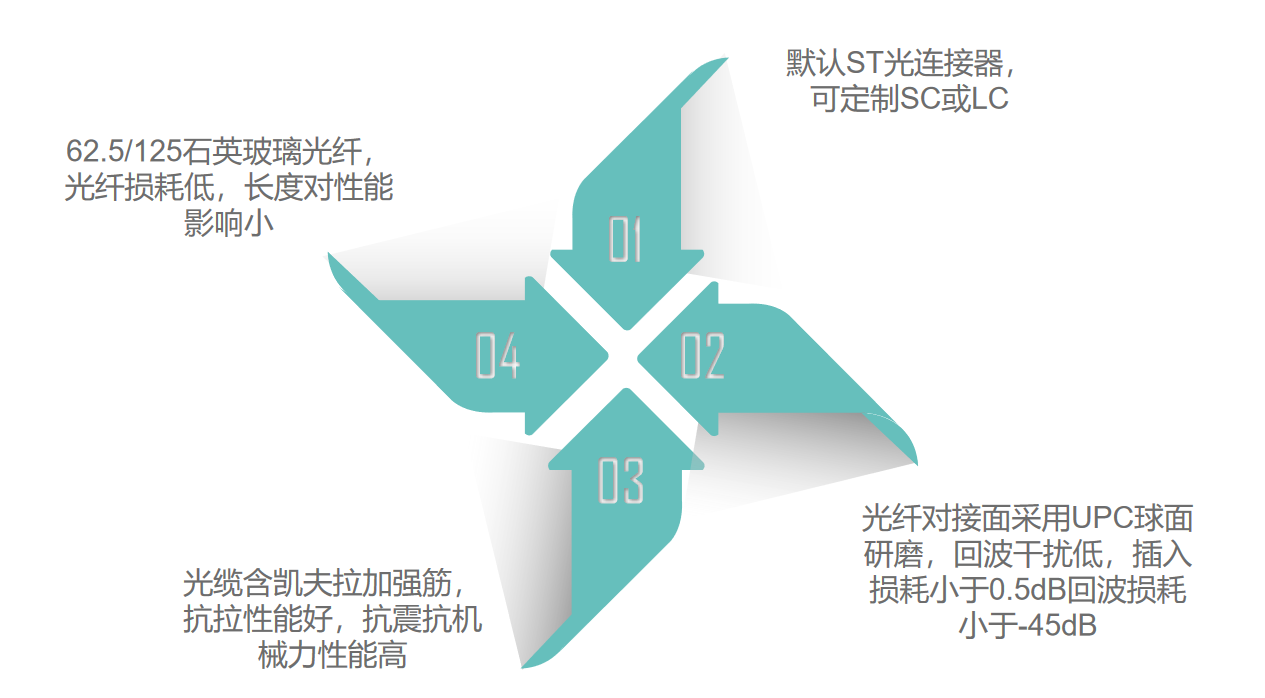

      光纤使用纯度极高的石英玻璃,光纤外部增加防护套后组成光缆,光缆两端带有两个光纤连接器,连接器类型可以为ST、SC或LC。光纤连接器是将光纤内置在两个端面精密研磨的陶瓷插针内部,通过对准两个陶瓷插针使两根光纤的轴心对准,以使从光纤传感器输出的光能最大限度地耦合到转接光缆中,使光链路对系统造成的影响最小。

       EC-01的光缆外护套采用低烟无卤材质,护套内部有凯夫拉加强筋。缆身柔软,抗拉性能好,适用于外部有防护管的场景使用。

规格参数

使用环境

-40℃~90℃

光纤连接器类型

ST

光纤类型

62.5um模场

连接器插损

<0.5dB

光缆损耗

<3.0dB/km

回波损耗

<-45.0dB

最小弯曲半径

短期10mm,长期17.5mm

长度要求

光缆长度500米以下不影响测温性能

护套材质

LSZH

电磁干扰

完全免疫

光缆外径

3.0mm

光缆抗拉

长期200N,短期400N

连接器体与光缆抗拉

50N/15s
光缆压扁力长期200N/10cm,短期400N/10cm

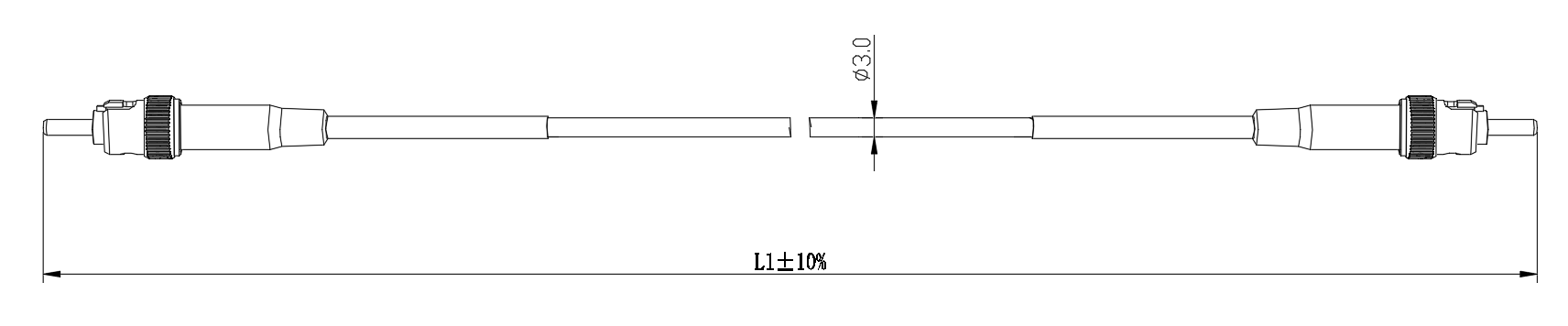

外形结构


外形结构


选型说明


  • 油浸变压器绕组热点光纤温度在线监测;

  • 封闭母线等室内高压设备;

  • 室内光纤通信。
