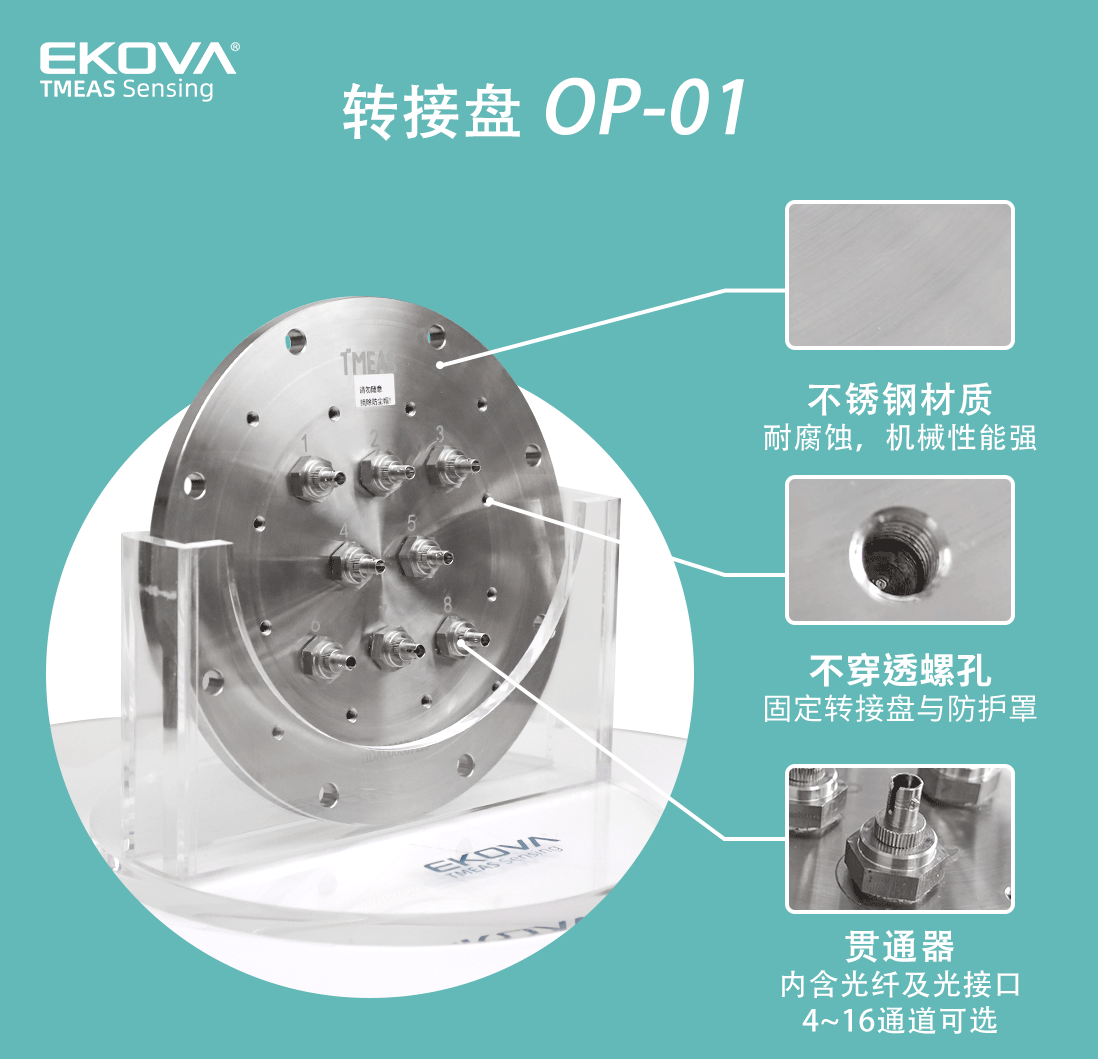

产品名称：光学贯通器转接盘OP01
产品特点：全不锈钢材质，插入/回波损耗小4至16通道可选，气密性好，适用于极端环境
正品保障
量身定制
多年行业沉淀光学贯通器转接盘是一个光学结构件，用以贯通密闭腔体内外的光路，能在完成密闭腔体抗压密封的同时确保腔体内外的双向无损光通信。
光学贯通器转接盘是一个光学结构件，用以贯通密闭腔体内外的光路，能在完成密闭腔体抗压密封的同时确保腔体内外的双向无损光通信。

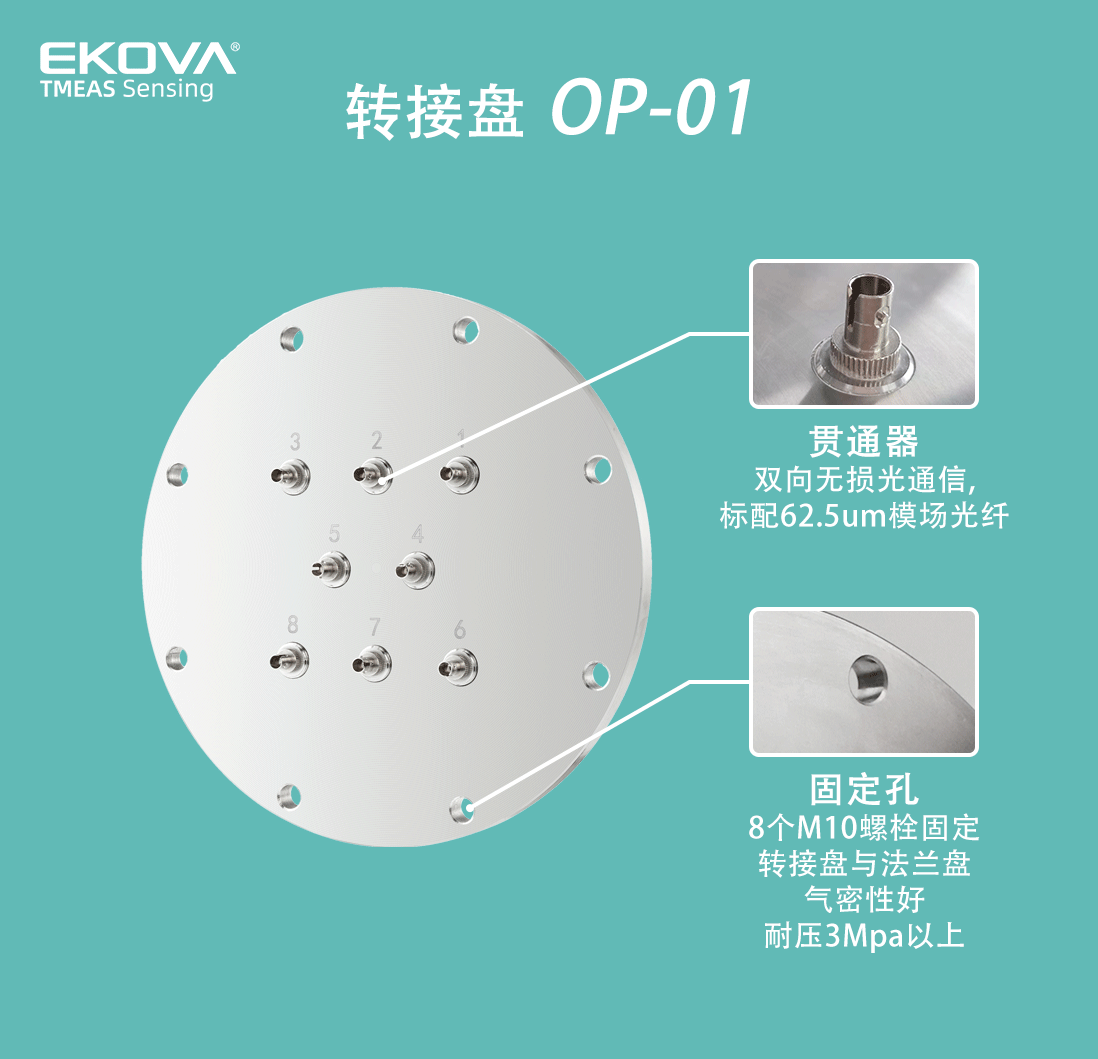

转接盘主体表面平整、平行度高，外圆带有8个均分11毫米直径的固定孔，配合密封圈使用螺栓将其固定在主体或法兰盘上完成高气密性密封，每个转接盘出厂前都做了3Mpa以上的氮气耐压测试，带有相应的测试报告。单个贯通盘可选择4~16个光通道，每个通道带有一个独立的光学贯通结构——贯通器，贯通器内含陶瓷插针、石英玻璃光纤及光接口，所有组件使用高温环氧胶永久精密地固定在一起，最后使用专用螺纹胶将带有NPT螺纹的贯通器固定在转接盘上。
规格参数
环境温度范围 | -40℃~200℃ |
耐压 | >3Mpa |
材质 | 304不锈钢 |
光纤连接器类型 | ST（接受定制） |
插入损耗 | ＜0.5dB/通道 |
回波损耗 | ＜-45dB/通道 |
光纤类型 | 62.5um模场 |
通道数 | 4~16 |
固定孔尺寸 | 8*ø11mm |
外形尺寸 | ø254mm*51.3mm |
防尘帽耐温 | -60℃-200℃ |
密封圈材质 | 氟材料 |
密封圈线径 | 4.0mm |
配件 | 贯通器主体*1，4.0mm密封圈*1，M10不锈钢螺栓*8 |

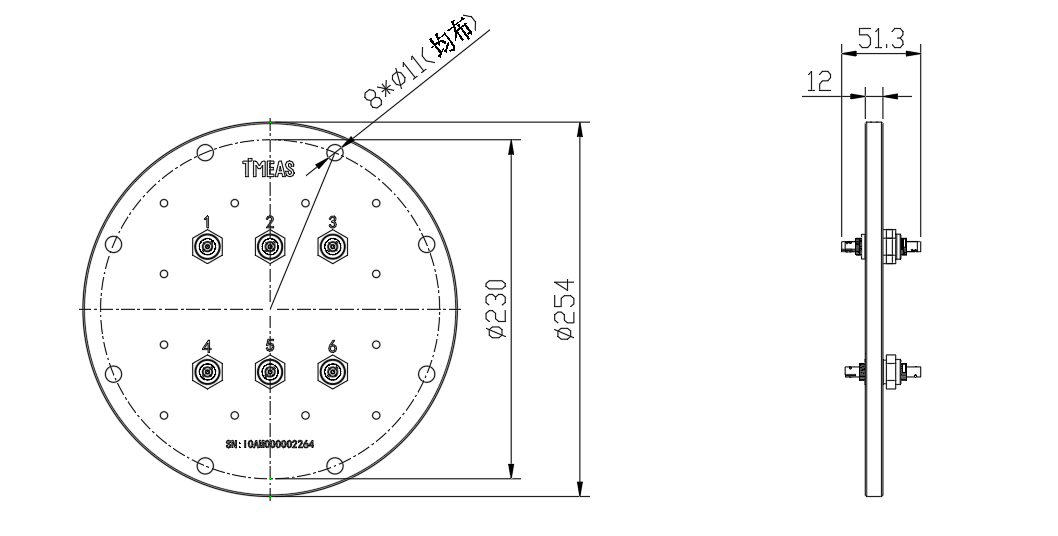

外形结构
选型说明
● 油浸变压器光纤温度在线监测。
● GIS气体绝缘开关柜。
● 气体绝缘封闭母线槽。
